RP 2 – Externalisation & Load Balancing

Le plan

Plan d'adressage IP

Équipement / VM	Rôle	Adresse IP	Accès distant / Identifiants
🏢 Agence El Hierro (192.168.54.0/24)
Stormshield SNS 310	Pare-feu / VPN	192.168.54.254	`admin / Afpi5962!`
AD/DNS/DHCP	Windows Server 2019	192.168.54.10	RDP : `Administrateur / @fpi5962!`
SRV-EL-WEB-01	Serveur Apache	192.168.54.15	SSH : `root / Afpi5962!`
SRV-EL-WEB-02	Serveur Apache	192.168.54.16	SSH : `root / Afpi5962!`
SRV-EL-PROXY	HAProxy (DMZ)	192.168.64.1	SSH : `root / Afpi5962!`
ESXi principal	Hyperviseur LAN	192.168.54.1	`root / Afpi5962!`
ESXi secondaire	Hyperviseur (Load Balancing)	192.168.69.94	`root / Afpi5962!`
TP-Link SG-3424	Switch manageable LAN	192.168.54.20	`admin / Afpi5962`
AP WiFi WA901N	Borne WiFi 802.1X	192.168.54.30	`admin / Afpi5962!`
🏢 Siège Tenerife (192.168.57.0/24)
Zimbra Mail	Messagerie	192.168.57.40	`admin@el-cicar.es / Afpi5962` 🌐 https://mail.el-cicar.es:7071 `Afpi5962!`
Centreon	Supervision SNMP	192.168.57.50	HTTPS : `admin / Centreon!123`
TrueNAS	NAS RAID-5 (sauvegardes Veeam)	192.168.57.2	📁 `el-user / Afpi5962!` 🖥️ `truenas_admin / Afpi5962!`

Schéma d'infrastructure

Audit de l'existant : Cartographie de l'infrastructure initiale. On y observe la topologie en étoile avec le siège de Tenerife centralisant les flux des agences via des tunnels VPN IPsec.

Le projet

🏗️ 1. Architecture trois-tiers

Les requêtes HTTP/HTTPS arrivent sur le pare-feu Stormshield, sont NATées vers HAProxy en DMZ (192.168.64.1). HAProxy distribue la charge en round-robin vers les deux serveurs web situés dans le LAN (192.168.54.15 et 192.168.54.16).

🛡️

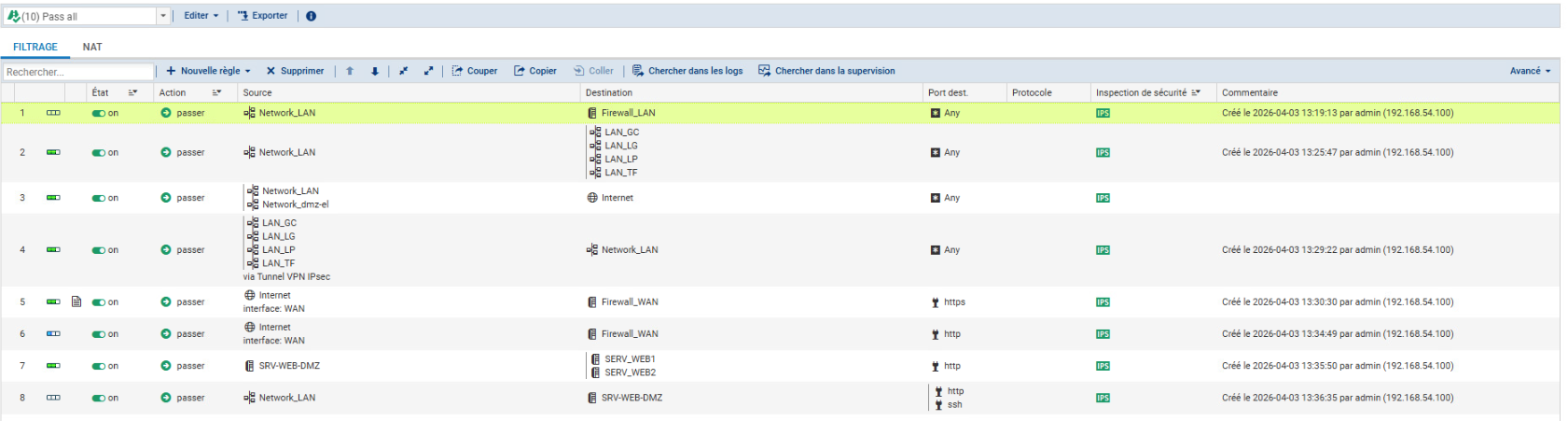

PHOTO 1 — Règles de filtrage Stormshield

Console Stormshield : règles autorisant HTTP/HTTPS depuis WAN vers DMZ (HAProxy) et DMZ vers LAN (WEB-01, WEB-02).


⚙️ 1.1 Configuration Apache — Serveurs web

Chaque serveur héberge un site indépendant. Le virtual host Apache est configuré pour répondre sur le domaine el-cicars.es et servir les fichiers depuis /var/www/el-cicars.

# /etc/apache2/sites-available/el-cicars.conf (WEB-01 & WEB-02)
    <VirtualHost *:80>
        ServerName el-cicars.es
        ServerAlias www.el-cicars.es
        DocumentRoot /var/www/el-cicars
        ErrorLog ${APACHE_LOG_DIR}/el-cicars_error.log
        CustomLog ${APACHE_LOG_DIR}/el-cicars_access.log combined
    </VirtualHost>

# Activation du site et redémarrage
    a2ensite el-cicars.conf
    systemctl reload apache2

⚖️ 2. Load Balancing HAProxy

HAProxy est configuré en mode HTTP, avec round-robin et health checks actifs. En cas de panne d'un serveur web, le trafic bascule automatiquement sur l'autre.

# /etc/haproxy/haproxy.cfg (extrait)
frontend http_front
    bind *:80
    default_backend web_cluster

backend web_cluster
    balance roundrobin
    option httpchk GET /
    server web01 192.168.54.15:80 check
    server web02 192.168.54.16:80 check

📄

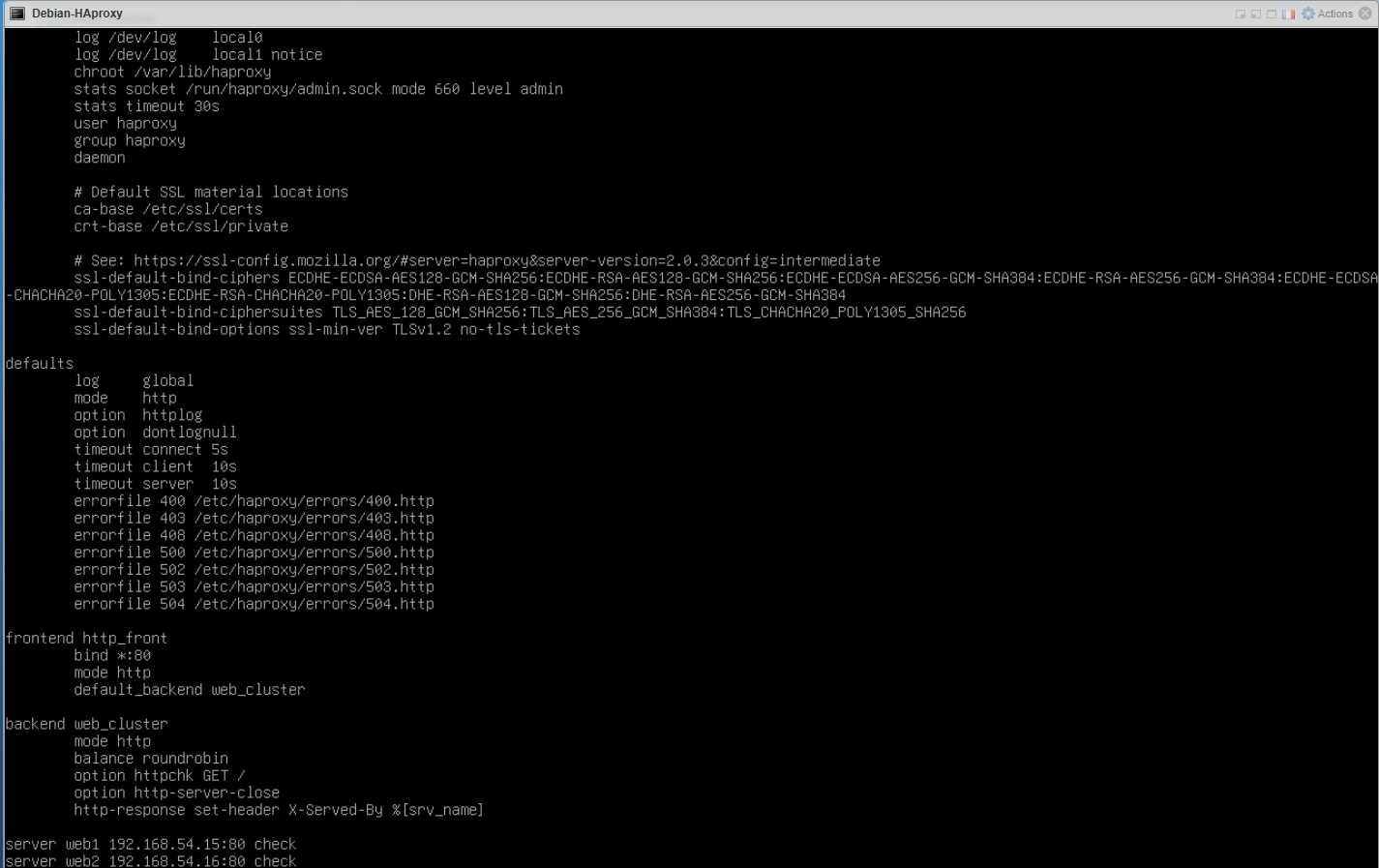

PHOTO 2 — Configuration HAProxy

Fichier /etc/haproxy/haproxy.cfg avec frontend HTTP, backend en round-robin et les serveurs WEB-01 et WEB-02.


🔁 2.1 Test de basculement — Failover HAProxy

Pour valider la continuité de service, le serveur WEB-01 a été arrêté volontairement. HAProxy a détecté la panne via le health check (option httpchk GET /) et a basculé automatiquement l'intégralité du trafic vers WEB-02, sans interruption côté client.

Arrêt simulé : systemctl stop apache2 sur WEB-01
Délai de détection : ~2 secondes (intervalle health check par défaut)
Résultat : WEB-02 prend le relais, le site reste accessible
Retour à la normale : redémarrage d'Apache sur WEB-01 → round-robin reprend automatiquement

📌 Les deux serveurs hébergent des sites indépendants. En cas de panne de l'un, l'autre assure la continuité sans synchronisation nécessaire.

🟢

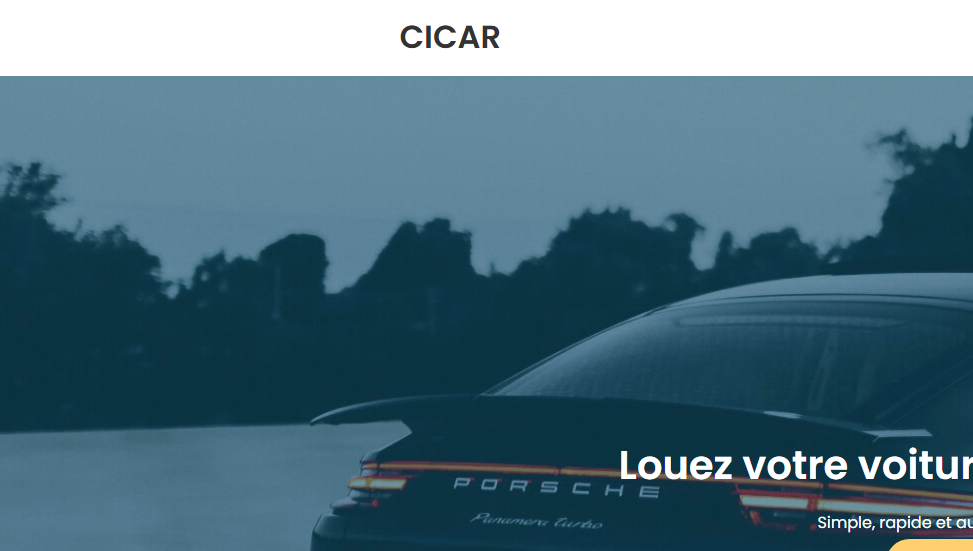

WEB-01 — Site A (.54.15)

Site accessible directement sur WEB-01. En cas de panne, HAProxy retire ce backend et bascule sur WEB-02.

🔵

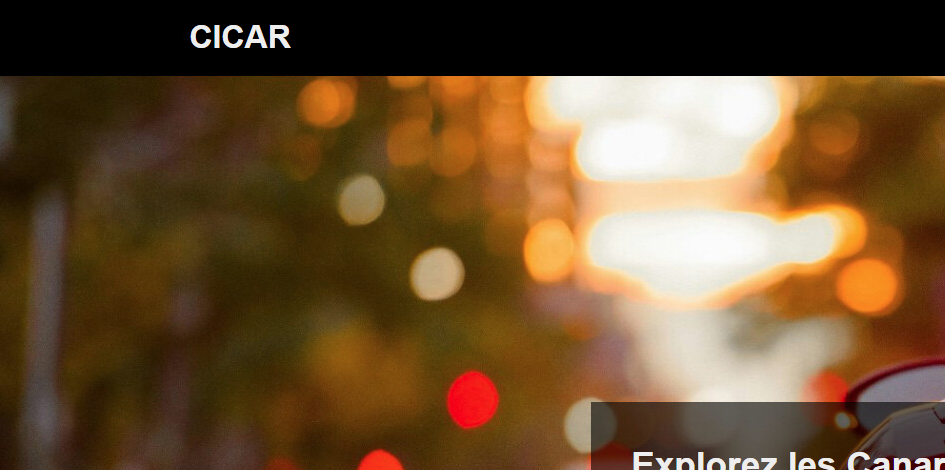

WEB-02 — Site B (.54.16)

Site indépendant sur WEB-02. Prend le relais automatiquement si WEB-01 est indisponible.

📌 Le health check HAProxy (option httpchk GET /) détecte la panne en ~2 secondes et redirige le trafic sans intervention manuelle.

💾 3. Sauvegardes manuelles Veeam vers NAS siège

Veeam Backup & Replication est installé au siège de Tenerife. Les sauvegardes des VMs de l'agence El Hierro (WEB-01, WEB-02, PROXY, AD) sont déclenchées manuellement par l'administrateur via la console Veeam, et transférées via le tunnel VPN IPsec vers le NAS RAID-5 du siège (SRV-Truenas-TF).

📌 La sauvegarde est manuelle à ce stade du projet. La planification automatique (job récurrent) est prévue en évolution.

📀

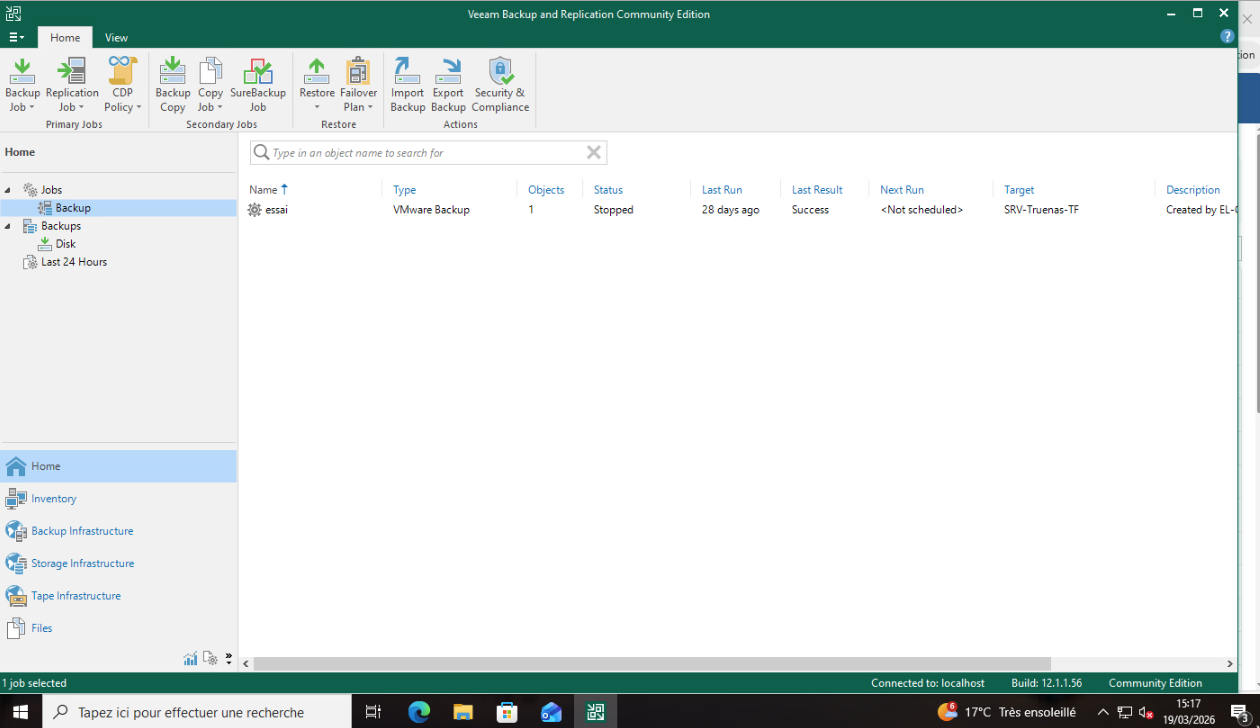

PHOTO 3 — Veeam Backup & Replication : jobs actifs

Console Veeam montrant le job de sauvegarde "essai" pour l'agence El Hierro.
Statut : Success — Destination : NAS SRV-Truenas-TF (siège Tenerife)


🔧 4. Sauvegarde des configurations des équipements d'interconnexion

Les fichiers de configuration du pare-feu Stormshield, du switch TP-Link SG-3424 et du point d'accès WiFi sont exportés et stockés sur le NAS du siège.

📁

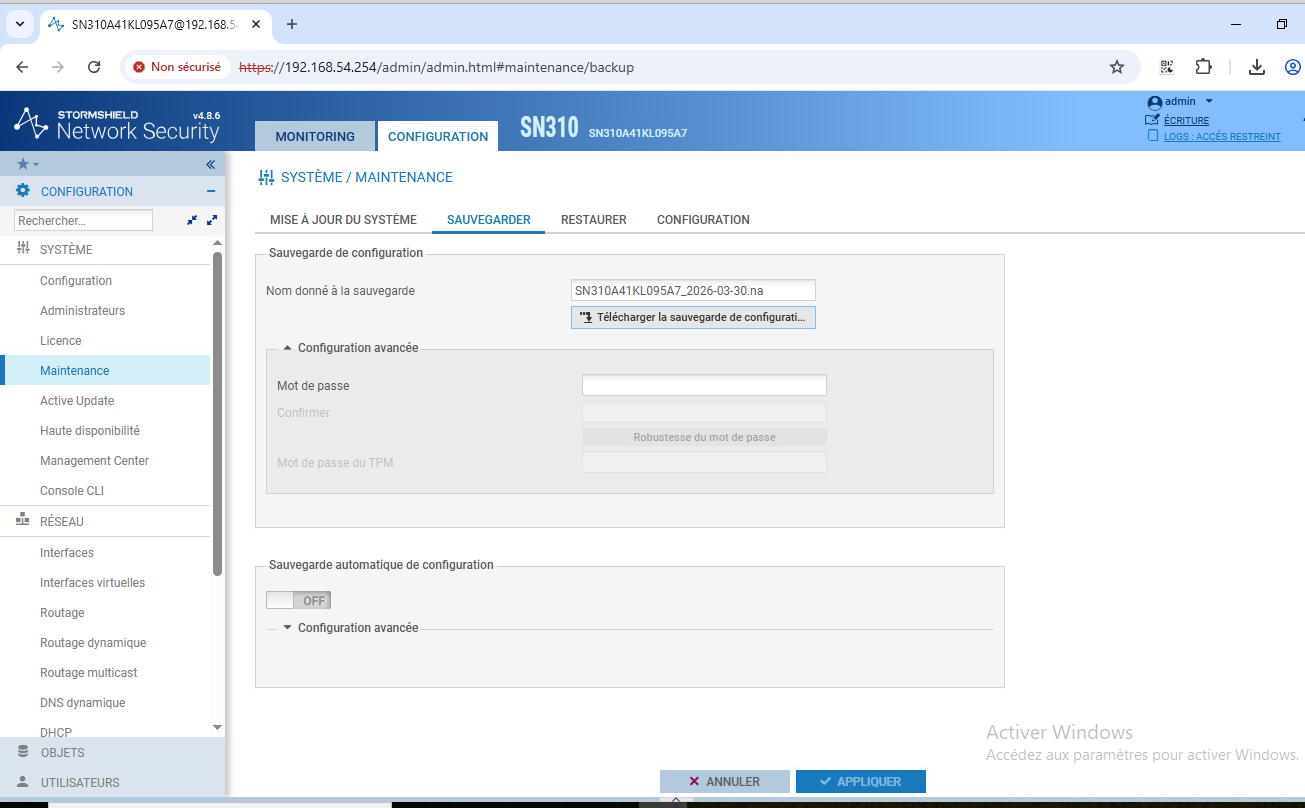

PHOTO 4 — Export configuration Stormshield

Interface web Stormshield : Système → Maintenance → Sauvegarde de configuration
Téléchargement du fichier de configuration SN310A41KL095A7_2026-03-30.na
La sauvegarde est ensuite stockée sur le NAS du siège.


# Exemple CLI sauvegarde switch TP-Link
ssh admin@192.168.54.20
copy startup-config tftp 192.168.54.10 backup_switch_elhierro.cfg

Vérifications finales

# État des services sur WEB-01
systemctl status apache2
# Logs HAProxy
tail -f /var/log/haproxy.log
# Test de continuité DNS
nslookup el-cicars.es 192.168.54.10

✅

Livrables RP 2 validés

✔ Architecture trois-tiers opérationnelle
✔ Load balancing HAProxy avec round-robin
✔ Sauvegardes Veeam quotidiennes vers NAS siège
✔ Sauvegarde des configurations Stormshield, switch, AP
✔ Schéma réseau et plan d'adressage mis à jour

Synthèse : Schéma Réseau RP 2 Final

Schéma final incluant l'externalisation sur El Hierro, le Load Balancing HAProxy et les sauvegardes Veeam.
Note : Les éléments entourés en orange représentent les nouveautés du RP 2.
